제목 3월 16일차 COSMOSXpress(2)
이름 shim33333       추천하기 0 작성일 2008-12-30 13:56:30

내용
계속하겠습니다.

번호를 까 먹었네...(^^)

이제부터 하는 것이 경계조건 셋팅입니다.
컴퓨터에게 내가 어떤 해석을 할 것이며, 대상체가 어떤 조건에 처해져 있다는 것을 알려주는 거죠.
그 순서로 첫번째가 재질부여 입니다.

1) 재질부여


그림과 같이 나오고 steel, iron, 등등등 많은 카테고리가 있습니다.정확한 재질 정보를 입력해야 정확한 결과가 나오겠죠.
우리는 이 제품이 플라스틱이라고 가정하고 플라스틱 중에서 nylon 6/10이라는 재질이라고 하겠습니다. 선택하고 아래에 "적용"을 반드시 눌러주셔야 합니다.
다음을 누릅니다.

2) 구속조건 부여

위 화면에서 다음을 누르면 구속조건이 어쩌구 하며 안내페이지가 나옵니다. 그리고 여러 조건을 한개의 세트로 만들고 여러세트도 지정할 수 있다고 하는데 그냥 다음을 눌러서 구속조건을 주도록 하겠습니다.

구속조건이란 쉽게 생각하면 대상물의 어느 부분이 움직이지 못하도록 고정되어 있는가를 설정하는 겁니다. 물론 구속조건이 고정만 있지는 않습니다만, 일단 쉽게 진행하기 위해 고정만 하도록 하겠습니다.

이번 해석 대상물은 앵커가 볼트를 이용해서 하단의 다른 물체에 체결되어 있다고 처음에 가정했으므로, 볼트에 의한 부분만 고정이 되면 되겠죠. 그림처럼 솔웍 화면에서 모델을 돌려가며 볼트가 체결되는 홀의 안쪽면을 마우스로 차례로 눌러줍니다.


그림처럼 홀 부분에 화살표 형태의 고정마크가 생깁니다. 주의하실 것은 마우스로 찍다보면 선이 찍힐 수도 있습니다. 그러면 Xpress대화상자에서 지우고 면만 선택하시기 바랍니다. 다음


3) 하중부여
구속세트가 더 있냐고 물어볼 것이고, 다음 누르시고, 이번엔 하중에 대한 설명페이지가 나옵니다.
구속할 때 처럼 하중도 세트를 만들어 여러개 지정할 수 있습니다. 다음을 누르고 하중조건을 지정합시다.

하중조건이란 대상물의 어느부위에 어떤 힘이 어느방향으로 가해지는가를 결정하는 겁니다.
우선 하중이 적용되는 면을 선택합시다. 마찬가지로 솔웍 화면에서 그림과 같은 2곳의 면을 선택합니다.

앵커에 힘을 주는 것은 후크에 의해서겠죠. 따라서 후크와 닿는 곳을 지정한 겁니다. 후크가 가늘다면 면1만 접촉할 수도 있겠죠. 이건 경우마다 다릅니다.

후크와 앵커가 체결된 아래부분이 별도로 필요없는 것은 해석하고자 하는 것이 앵커플레이트 이기 때문입니다. 물론 체결된 상태의 모든 것들에 대한 것들을 동시에 보려면 당연히 해당 모델들도 모델링하고 어셈하고 해석을 해야겠지요.

그러나 Xpress에서는 어셈블리 해석은 지원하지 않습니다. COSMOSDesigner 이상에서 지원합니다.



4) 하중 결정

하중의 방향의 설정합니다.
선택면의 수직을 선택합니다. 참조면의 수직은 곡면 같은 경우에 한방향으로 힘이 갈 경우에 별도의 좌표면 등을 기준으로 힘을 줄 때 사용합니다. 물론 이럴 경우에는 솔웍 화면에서 기준 좌표면을 잡아줘야 합니다.



하중은 1000N정도를 줘보겠습니다. 약 100Kg정도입니다. 다음을 누릅니다.


다른 하중세트를 입력하겠다고 나올 겁니다. 다음을 누릅니다.

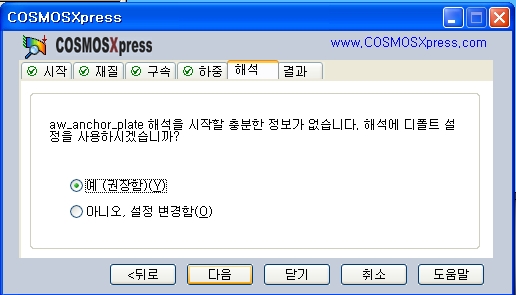

아래와 같은 메세지가 나옵니다. 별 의미 없습니다. 그냥 디폴트로 해석하겠습니다.
다음을 누르면 해석을 시작합니다.

컴퓨터가 알아서 메시를 하고, 웬 창이 하나 나타났다..뭔가를 쭉 진행하고 없어지고....^^...오랜만에 CPU가 100% 일을 합니다.
이번 해석은 CPU따라 틀리겠지만 20초 이내에 끝납니다. 대부분의 선형 구조해석은 길어야 1시간 안에 끝납니다만, 아주 어려운 문제같은 경우에는 며칠이 걸릴 수도 있습니다.

다음 시간에는 해석 결과를 이용해서 결과 분석해보도록 하겠습니다.







---------------------------------------------------
출처 : 솔리드웍스 제품 디자인 [네이버 카페]
